新交通システムが「模型」に!?3Dプリントで作った西武鉄道山口線8500系レオライナー!

2022.08.02

text & modeling:永井健太
photo(製作途中写真以外):根本貫史(RMM)

↓詳しい製作の様子はこちら!↓

この記事のすべての画像をみる

 ここでは3Dモデリングによる鉄道模型製作の様子をご覧いただきます。今回は西武鉄道唯一の「新交通システム(AGT)」を採用した西武山口線8500系レオライナーをご紹介。現行で活躍するカラフルな全3編成を再現した作品をご覧に入れましょう。

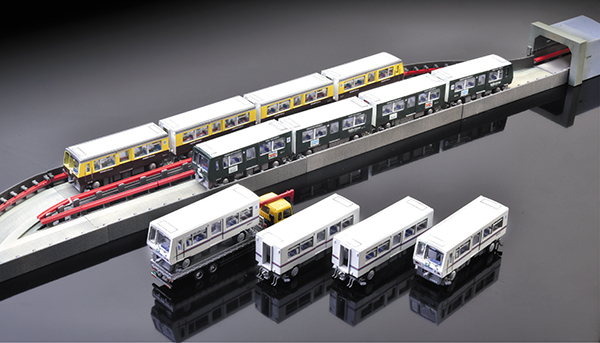

■オリジナルカラーのレオライナー!V1編成(8501F)

 自身の3Dモデリング作品群の中では最初期に製作したもので、車体は妻面以外は一体成型で出力しています。レジンは「WANHAOグレー」を使用し、プリンタも改造前の「Shuffle 2018」を使用したため、低解像度故のモールドの甘さにかなり苦労しました。車体色はGSI クレオスのグランプリーホワイトを使用し、帯はハイキューツールのデカール用紙にカラー レーザープリンタで印刷したものを転写しています。白文字と編成マークはMDプリンタによ る自作インレタを使用しています。

 ディスプレイモデルなので、車内もできる限り再現しており、座席には手スリまで一体で表現しています。床下機器とタイヤ、集電シュー といった下廻りも全て3Dモデリングで、基本的には通常の車両と同様の方法です。

■2020年登場のグリーンカラー!V2編成(8511F)

 V2編成は、V1編成の製作から2年以上経過 しており、色々と実験的な要素も含めてブラッシュアップしました。まずは前作で上手くいかなかった前面とクーラーを高精細化。具体的には前面とクーラーを別パーツ化して角度を付けたうえで、「Sonic」で0.01mmピッチの超高精細設定で出力しました。レジンも「SK高精細レジン」へバージョンアップし、よりシャープな仕上がりを実現しました。

 側面窓は透明レジン出力による嵌め込み窓化をした上に、肉厚をさらに薄くして透過性を向上しました。 前面のライト類も同様にクリアパーツ化して、スッキリした仕上がりを得ることが出来ました。

 車体のラッピングは白デカールにカラーレー ザープリンターで印刷したものを転写。標記類はV1編成と同様の方法です。

■懐かしの旧西武標準色!V3編成(8512F)

 「西武園ゆうえんち」のリニューアルを記念 して今年5月に登場したばかりの旧西武標準色風のラッピングを施したV3編成を早速製作しました。本作は「DMM.make」で出力を発注し、 右写真のような板状キット状態の部品構成にしました。出力方法や素材が異なるため、表面処理がV1・V2編成に比べ大変でしたが、パーツの合いはこちらの方が良好でした。

 車体の基本は塗装で表現し、ロゴ類はMDプリンタで印刷した自作デカールを転写して表現しました。

■交換設備も再現!専用軌道!

 ディスプレイ用に専用軌道も用意しました。 出力は「DMM.make」のナイロン製で、直線とポイントの2種類を製作し変化を付けました。
 ガイド部分はエバーグリーンのH材を赤く塗装したものを取り付けて再現しました。また車両限界ギリギリのトンネルも特徴的なので、これも3Dモデリングで製作しました。


■永井さん解説!3Dプリンタの「いろは」をこの1冊で!

【ネコパブショップ限定特典!】

直販特典!「直販限定特典カード」をプレゼント!
●本書で解説しているNゲージ車両の3Dサンプルデータを無料ダウンロード!
●今後開催予定の本書を使った各種セミナーイベントへご招待!(定員上限まで)
